JC球阀

JC球阀

访问次数:901

所属分类:JC球阀

更新时间:2020-08-31

简要描述:JC三片式对焊球阀,是内螺纹球阀及对焊连接球阀分为整体式。三片式对焊球阀体铸造采用中国台湾引进的先进工艺,结构合理、造型美观。 三片式对焊球阀座采用弹性密封结构,密封可靠,启闭轻松。

详细说明:
品牌其他品牌种类浮球式
压力环境常压工作温度常温
流动方向双向零部件及配件阀体
类型(通道位置)三通式结构形式浮动球
应用领域环保,化工,石油,能源,建材

珠海市胜威科自动化有限公司其产品包括:

成套产品的生产与调试:控制阀(气动、电动),开关阀(蝶阀、球阀)、执行机构(气动、电动)、控制方案(气路、电路)。

代理产品:意大利SOLDO限位开关盒、美国FLOWSERVE全系列产品、韩国YTC全系列产品,西班牙JC阀门、德国P+F系列传感器、德国MHA高压球阀代理商

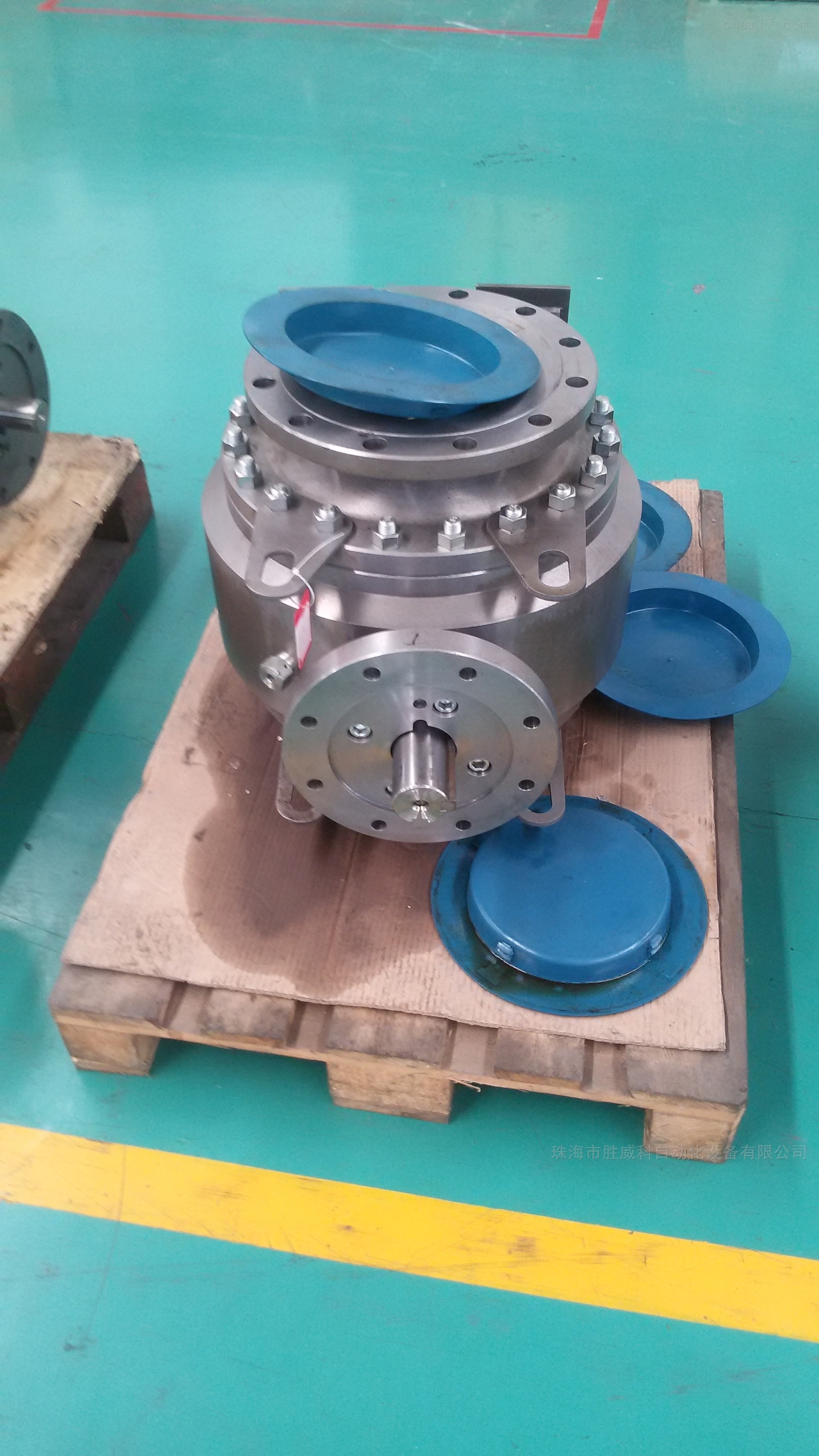

JC球阀



JC三片式对焊球阀产品概述:

三片式对焊球阀,是内螺纹球阀及对焊连接球阀分为整体式。三片式对焊球阀体铸造采用中国台湾引进的先进工艺,结构合理、造型美观。 三片式对焊球阀座采用弹性密封结构,密封可靠,启闭轻松。 阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。接形式另有对焊(BW)承插焊(SW),并均可带标准ISO支架平台和锁定装置。 三片式球阀设置90°开关定位机构,根据需要加锁以防止误操作,驱动方式:手动、电动、气动。

应用规范

公称压力:1.6-6.4MPa
适用温度范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀液体(W.O.G)
对焊标准(BW):GB12224?ANSIB16?25

主要用途

三片式对焊球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。 选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

JC三片式对焊球阀

主要零件材料

序号NO.

零件名称Part name

材质material

不锈钢Stainless stee

碳钢Carbon steel

1

阀体Body

不锈钢CF8M

碳钢WCB

2

密封圈Joint ring

聚四氟乙稀PTFE

聚四氟乙稀PTFE

3

阀盖Cap

不锈钢CF8M

碳钢WCB

4

球体Ball

不锈钢SS316

不锈钢SS304

5

阀杆Stem

不锈钢SS316

不锈钢316

6

螺母Nut

不锈钢SS304

不锈钢304

7

垫圈Washer

不锈钢SS304

不锈钢304

8

手柄套Handle cover

塑料Plastic

塑料Plastic

9

手柄Handle

不锈钢SS304

不锈钢304

10

阀杆螺母Stem nut

不锈钢SS304

不锈钢304

11

垫圈Stem washer

不锈钢SS304

不锈钢304

12

填料压盖螺母Gland nut

不锈钢SS304

不锈钢304

13

填料Stem packing

聚四氟乙稀PTFE

聚四氟乙稀PTFE

14

止推垫圈Thrusy washer

聚四氟乙稀PTFE

聚四氟乙稀PTFE

15

填料Joint gasket

聚四氟乙稀PTFE

聚四氟乙稀PTFE

16

螺栓Bolt

不锈钢SS304

不锈钢SS304

主要尺寸 单位:mm

SIZE

1/4″

3/8″

1/2″

3/4″

1″

11/4″

11/2″

2″

21/2

3″

4″

D

11.6

12.7

15

20

25

32

38

50

65

80

100

L

68

68

72

85

900

112

120

145

185

215

270

H

50

50

60

64

71

78

86

95

130

148

173

E

100

100

130

130

165

165

190

190

250

250

280

C

14

17.5

22.7

27.5

33.5

42

48.6

60.5

76.3

90

106.5

重量WT(g)

400

405

640

890

1160

2195

2940

4865

7000

10700

19350
